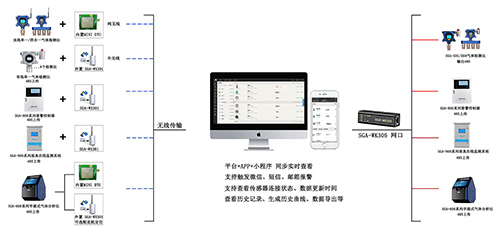

氣體報警器聯動安裝氣體報警控制主機示意圖

氣體報警器安裝說明：

1.固定式氣體報警器RS485總線制練接方式，并聯所有檢測儀的RS485信號正負極，然后與控制器連器。

2.在氣體控制器主機上可設置上報警濃度值，當現場濃度超標時，控制器發出聲光報警并聯動繼電器工作，帶動風機或電磁閥等設備的運轉/停止。

3.控制器選配無線收發器，安裝電話卡，通過GPRS將報警信號以短信的方式傳送到手機。

8路或16路，24路4-20ma輸入，同時RS485輸入傳輸距離大于1000米，可連接電腦存儲、打印。RS485輸出?？刂破髟偻ㄟ^(guò)RS485、互聯網、局域網、WIFI、無線傳輸、將數據傳到遠程監控中心。

主線采用2芯電源線和2芯1.5平方毫米屏蔽電纜線或雙絞線作為信號線，電源線的規格根據探頭的數量來決定，也可采用現場供電的方式，RS485輸入可連接255個探頭或更多，同時可以8路4-20MA輸入，控制器為RS485輸入，8路4-20MA輸出，4路或更多通道聯動輸出，可連電腦監控、存儲、打印。固定式氣體報警器或控制器可通過互聯網、局域網、WIFI、無線傳輸、GPRS傳輸將數據傳到運程監控中心。

那關于上述的氣體報警器聯動安裝氣體報警控制主機示意圖，及安裝說明大概就講到這里，記得之前有給大家講過固定式氣體報警器/檢測儀485接線說明等知識，如大家還有什么不懂地方，建議可直接在線咨詢我們深國安工作人員，稍后一一為大伙解答。
