一、項目背景

在化工廠環境中，初油酸乙酯作為一種重要的化工原料，其安全監測至關重要。由于初油酸乙酯具有可燃性和一定的毒性，如果濃度超標或發生泄漏，將對人員安全、生產設備和環境造成嚴重威脅。因此，采用高精度、可靠的初油酸乙酯檢測儀對氣體濃度進行實時監測，是確保化工廠安全生產的重要手段。

二、系統組成與工作原理

?系統組成?：

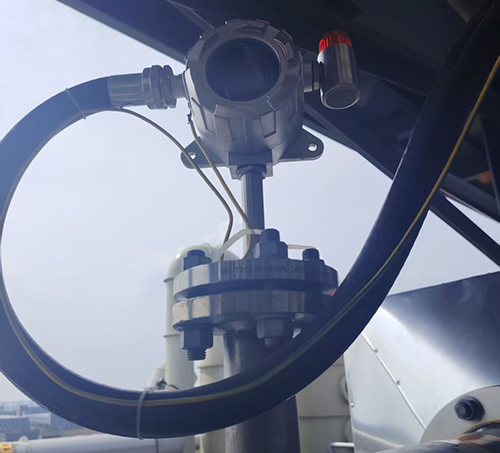

?管道法蘭式初油酸乙酯檢測儀?：核心檢測部件，通過法蘭連接至化工管道，實時監測管道內初油酸乙酯的濃度。

?數據采集與傳輸系統?：將檢測儀采集的數據實時傳輸至中央控制室或云平臺，方便遠程監控和管理。

?報警系統?：當檢測到的初油酸乙酯濃度超過預設閾值時，自動觸發報警，提醒操作人員采取應急措施。

?工作原理?：

管道法蘭式初油酸乙酯利用電化學傳感器或催化燃燒傳感器等原理，對管道內的初油酸乙酯進行實時監測。當氣體分子與傳感器接觸時，會發生化學反應或物理變化，從而產生電信號。這些電信號經過處理后，轉換為初油酸乙酯的濃度值，并通過數據采集與傳輸系統實時上傳。

三、儀器資料

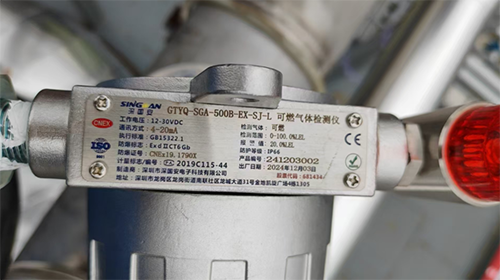

SGA-500初油酸乙酯檢測儀是運用十多年技術經驗，自主研發生產的一款功能強悍、外觀新穎、品質卓越的工業級可燃氣體檢測儀表;實時在線監測，超標自動聲光報警，還可通過內置繼電器自動聯動設備，排除險情;并支持4-20mA電流信號或RS485數字信號遠傳，溫濕度功能選配;SGA-500初油酸乙酯檢測儀采用深國安典型的家族式“盾形”外觀設計, GB50493-2009《石油化工可燃氣體和有毒氣體檢測報警設計規范》研發生產，并取得相關的CPA型式批準證書、國家防爆證和第三方計量證書和專利證書。

三、安裝布設方案

1.生產車間：在初油酸乙酯參與化學反應的反應釜周邊，距離反應釜 1 - 3 米范圍內安裝初油酸乙酯檢測儀，重點監測反應釜的進出口管道、閥門、法蘭連接處等易泄漏部位。在物料輸送管道沿線，每隔 10 - 20 米設置一個檢測點，特別是在管道的彎頭、三通、變徑等部位，以及穿越不同防火分區的位置，確保對整個輸送過程進行全面監控。對于開放式生產區域，根據車間布局與氣體擴散規律，在工人操作崗位附近、通風口下游等關鍵位置安裝檢測儀，保障操作人員的安全，并及時察覺泄漏氣體的擴散情況。

2.儲存罐區：在初油酸乙酯儲存罐的頂部、底部進出口管道處、罐體連接處等重點部位安裝初油酸乙酯檢測儀。對于大型儲罐，可在罐頂設置多個檢測點，呈環形分布，確保全面覆蓋罐內氣體空間;在罐底進出口管道上，靠近閥門和法蘭處安裝，以便快速檢測管道泄漏。同時，在儲罐區的防火堤內、通風口附近也應設置檢測點，監測泄漏氣體在罐區的積聚與擴散情況，防止因泄漏引發的火災爆炸事故蔓延。

3.裝卸區：在初油酸乙酯裝卸車的鶴管接口處、裝卸平臺周邊1 -2 米范圍內安裝初油酸乙酯檢測儀，實時監測裝卸過程中的泄漏情況。在裝卸區的入口、出口位置也應設置檢測點，對進入和離開裝卸區的車輛及人員進行安全檢查，防止因車輛泄漏或人員攜帶泄漏源進入其他區域，保障裝卸作業的安全進行。

?四、應用案例?效果：

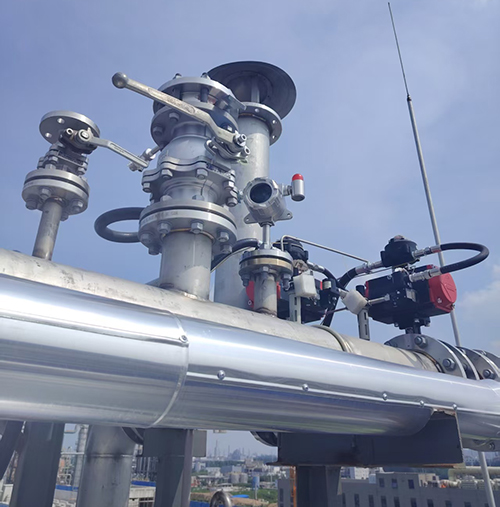

山東客戶某化工廠采用深國安品牌的管道法蘭式初油酸乙酯檢測儀，對生產管道內的初油酸乙酯進行實時監測。在一次例行檢查中，檢測儀突然報警，顯示管道內初油酸乙酯濃度超標。操作人員立即采取應急措施，關閉相關閥門并啟動通風系統，成功避免了潛在的安全事故。這一案例充分展示了檢測儀在化工廠安全生產中的重要作用。
