非色散型紅外線氣體傳感器工作原理
發(fā)布時間：2022-04-27
作者：深國安電子
分享到：

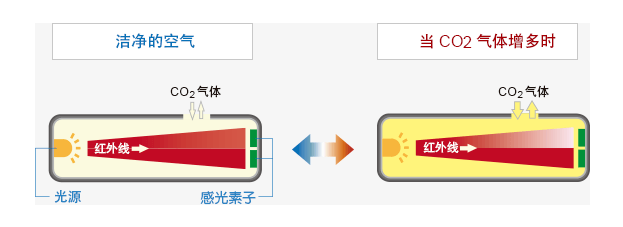

非色散型紅外線氣體傳感器，簡稱為NDIR(non-dispersive infrared)氣體傳感器，它的具體工作原理：氣體傳感器是通過由入射紅外線引發(fā)對象氣體的分子振動，利用其可吸收特定波長紅外線的現(xiàn)象來進行氣體檢測的，紅外線的透射率(透射光強度與源自輻射源的放射光強度之比)取決于對象氣體的濃度。不過非色散型紅外線氣體傳感器由紅外線放射光源、感光素子、光學濾鏡以及收納它們的檢測匣體、信號處理電路構成，其次在單光源雙波長型傳感器中，在2個感光素子的前部分別設置了具有不同的透過波長范圍閾值的光學濾鏡，通過比較可吸收檢測對象氣體波長范圍與不可吸收波長范圍的透射量，就可以換算為相應的氣體濃度。
