一、項目背景

粵電集團核心產業涉及煤電、水電、天燃?xì)獍l(fā)電、風電、核電等多種形式。因此，在工業生產制造中必不可少的會產生易燃易爆、有毒有害的氣體。

我們知道如果易燃易爆、有毒有害的氣體發生泄漏的話，帶來的隱患是非常大的，所以在企業的生產制造工作中，氣體實時在線監測已成為保障企業安全生產的重要措施之一。

粵電集團對于安全生產的重視，對涉及到的易燃易爆性，安裝了深國安的SGA-500C系列在線式無線型氣體檢測儀，來對目標氣體進行實時在線監測，

二、項目需求

粵電集團在生產制造中主要產生的易燃易爆、有毒有害性氣體其中包括了可燃性氣體、氨氣、硫化氫、氯化氫、六氟化硫等等。

由于監測位置的特殊性，監測地點與控制中心中間隔了海，且監測點與控制中心相距較遠，達到了50公里以上。因此，無法用有線的氣體監測系統來完成目標氣體的監測，所以，對此氣體監測項目明確要求使用無線型氣體檢測儀。

三、解決方案

根據項目監測的需求，深國安為用戶專業推薦了無線型GPRS傳輸方式的氣體檢測儀。無線型氣體檢測儀傳輸無需布線，傳輸距離也可按照相關要求進行專屬定制。

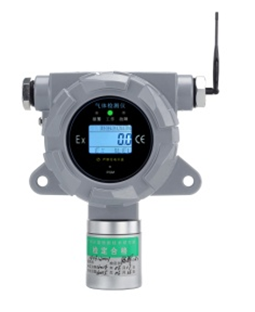

3.1無線型氣體檢測儀

深國安SGA-500C 系列無線型氣體檢測儀，根據項目需求使用無線GPRS傳輸方式。儀器可直接24V供電，實時監測目標氣體濃度，自動傳輸檢測數值，當氣體濃度超標時，將檢測數值傳輸至相關平臺，并進行報警。提醒相關人員進行應急處理。

產品特點：

24V供電

支持GPRS、WIFI、LORA、ZIGBEE等多種無線傳輸方式;

支持?jǐn)U散式、泵吸式、管道式等多種采樣方式;

本安型電路設計;

核心采用原裝進口一線品牌氣體傳感器芯片;

精度高、穩定性強、誤差率低;

自帶全量程溫濕度補償和數據修正功能，確保儀器的穩定性;

實時顯示當前目標氣體濃度數值;

3.2無線管理裝置

深國安SGA-60系列無線管理裝置，主要用于接收讀取無線型氣體檢測儀發送的檢測數值，可多點對接氣體檢測儀，并將所有檢測數據傳輸至相應的平臺中。

產品特點：

支持AC220V供電方式;

高度集成的智能環境監測終端;

可讀取多種傳感器的數據;

1臺設備可檢測超過10個參數;

帶顯示，就地顯示環境參數;

多種無線通訊方式可選;

用智能手機對智能終端進行現場調試;

防護等級IP66，適用于多種領域的應用;

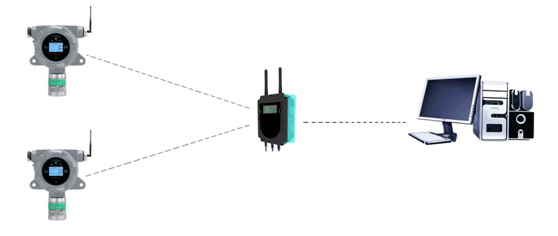

四、項目示意圖

將深國安SGA-500C系列無線型氣體檢測儀安裝在氣體監測現場，通過無線傳輸?shù)姆绞綄z測數值傳輸至SGA-60無線管理裝置中，無線管理裝置對檢測數據進行處理，發射至相應的軟件平臺中，軟件平臺可對檢測數據進行顯示、存儲、生成曲線等，如監測的氣體濃度超標，則通過相應的指令，進行聯動、報警等等。

五、現場安裝調試

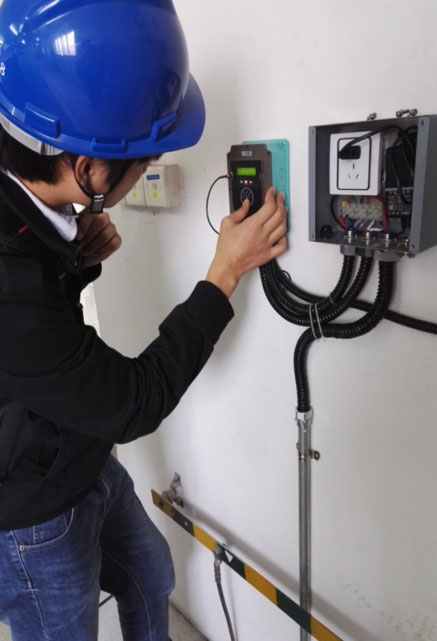

圖為無線管理裝置的調試

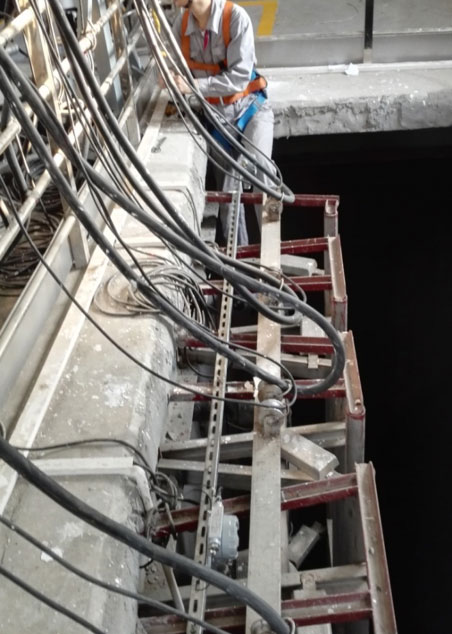

圖為無線型氣體檢測儀的監測位置

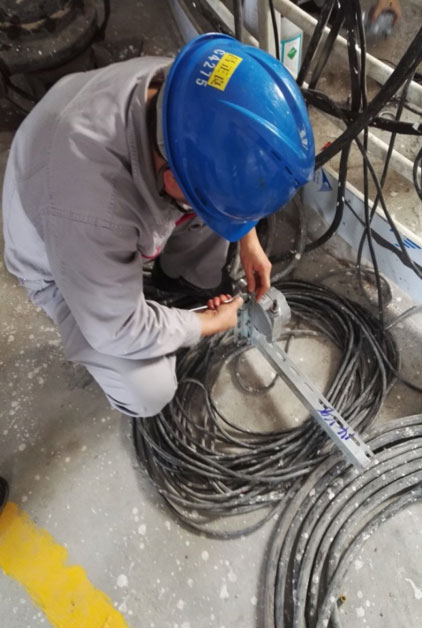

圖為無線型氣體檢測儀的安裝
